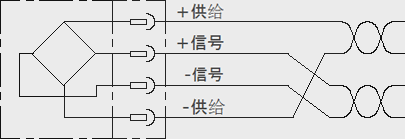

| AMGZ系列軸徑式張力傳感器 | ||
|---|---|---|
| +供給 | C | |
| +信號 | A | |
| -信號 | D | |
| -供給 | B | |
| DMGZ測力傳感器 | ||
|---|---|---|
| +供給 | C | |
| +信號 | A | |
| -信號 | D | |
| -供給 | B | |
| LMGZ系列軸承式張力傳感器 | ||
|---|---|---|
| +供給 | C | |
| +信號 | A | |
| -信號 | D | |
| -供給 | B | |
| LMGZ.D雙量程軸承式張力傳感器 | ||
|---|---|---|
| +供給 1 | 3 | |
| +信號 1 | 4 | |
| -信號 1 | 1 | |
| -供給 1+2 | 2 | |
| +供給 2 | 6 | |
| +信號 2 | 7 | |
| -信號 2 | 5 | |
| RMGZ100輥式張力傳感器 | ||
|---|---|---|
| +供給 | 3 | |
| +信號 | 1 | |
| -信號 | 4 | |
| -供給 | 2 | |
| RMGZ300/400/600/900mini系列輥式張力傳感器 | ||
|---|---|---|
| +供給 | 3 | |
| +信號 | 1 | |
| -信號 | 4 | |
| -供給 | 2 | |
| RMGZ800系列輥式張力傳感器 | ||
|---|---|---|
| +供給 | C | |
| +信號 | A | |
| -信號 | D | |
| -供給 | B | |
| RMGZ900系列輥式張力傳感器 | ||
|---|---|---|
| 4針插頭 | 5針插頭 | |
| +供給 | C | 3 |
| +信號 | A | 1 |
| -信號 | D | 4 |
| -供給 | B | 2 |
| (nicht belegt) | 5 | |
| PMGZ/SMGZ系列軸承座式張力傳感器 | ||
|---|---|---|
| 接線盒 | 電纜 | |
| +供給 | 3 | 綠色 |
| +信號 | 1 | 白色 |
| -信號 | 2 | 灰色 |
| -供給 | 4 | 黃色 |
| UMGZ系列軸承座式張力傳感器 | ||
|---|---|---|
| +供給 | C | |
| +信號 | A | |
| -信號 | D | |
| -供給 | B | |
| ZMGZ軸徑式張力傳感器 | ||
|---|---|---|
| +供給 | C | |
| +信號 | A | |
| -信號 | D | |
| -供給 | B | |
| C系列 | ||
|---|---|---|
| +供給 | 3 | |
| +信號 | 1 | |
| -信號 | 4 | |
| -供給 | 2 | |
