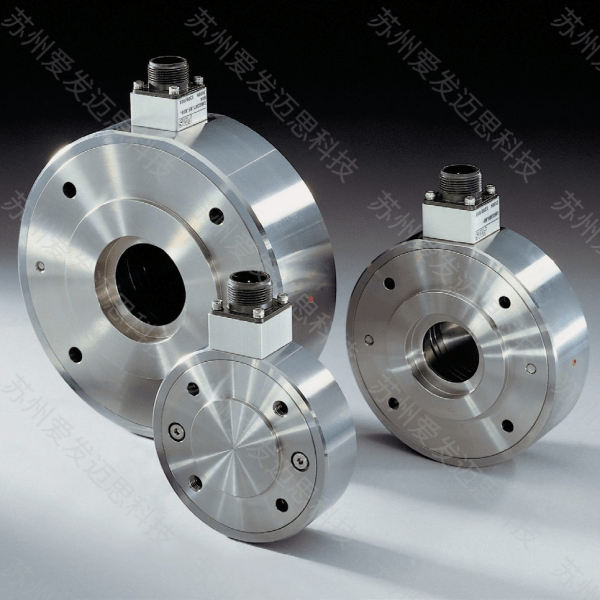

在線壓力傳感器安裝在導向輥的軸承座下，兩個在線壓力傳感器直接支撐起整個導向輥，以用來測量帶鋼對導向輥的壓力。在線壓力傳感器測量出導向輥對帶鋼的反作用力，并將這個作用力轉換成電信號，送到電氣柜進行處理，電氣柜將處理的結果顯示在液晶屏幕上以及反饋送到DCS系統供系統調用，以控制現場的張緊輥，形成所要一定大小的張力，使帶鋼在這一張緊情況下運行。

張力的計算公式

水平方向的分力: FV =T(COs - COS )
垂直方向的分力: FR =T(SIN +SIN )
T:實際張力: 帶鋼與水平方向的夾角: 帶鋼與水平方向的夾角
2 張力儀的現場安裝要點
張力壓頭的正確的安裝后就可以長期穩定可靠高精度地運行，為達到這一目的，要滿足一定地要求
(1)張力必須均勻分布在測壓頭表面。
(2)壓頭組件要設計良好，不使分力產生
(3)要保護壓頭使其不受側向力的作用，墊的均壓板應盡量越厚越好和越少越好
(4)現場環境比較臟，測壓頭還應做好防腐和防水的工作。張力儀電氣柜及電氣設備安放應注意的幾點
(1)盤箱、箱體通常要裝在干燥、潔凈的場所
(2)盤箱正面要留有至少1米的空間，以保證柜門能全部打開，便于進行內部檢查和維修，
(3)安裝的環境條件不能超過規定的最大允許極限值。
(4)控制柜的主電源一定要經獨立保險才可進入設備，輸入電壓為127V時，要用10A的慢熔，輸入電壓用220V時則用6A的慢熔。
(5)控制柜的電源接地和信號接地要分開，而且接地性能要保持良好。
(6)在安裝設備前要選擇好所有電纜敷設的路徑，要給設備的進、出線留有足夠的空間。
3 張力儀常見故障及解決方法
常見故障:
(1)由于機械部件砸、壓和人為原因造成張力壓頭連線折斷。(2)張力零點漂移。(3)傳感器劣化。(4)現場JB箱進水。(5)接線端子松動，接線端子掉落
處理方法:
(1)通過萬用表測量壓頭mv電壓值來判斷接線是否良好。若壞，找出壞點，重新連接或更換
(2)在帶鋼張力卸去情況下觀察是否有零漂現象。若有，在無帶鋼狀態下調整系統零點。3)檢查傳感器內部是否進水、油，測量絕緣值是否下降。內部阻值是否正常。如果劣化則更換傳感器.(4)將現場JB箱擦干后，檢查接線端子與端子之間，端子與地之間的絕緣阻值是否正常，是否符合技術標準(5)接線端子松動，則緊固接線端子;接線端子掉落，重新壓接端子
4 張力儀標
張力儀標定實際上就是一個用可知的壓力校驗裝置(張力儀標定裝置)來標定在線壓力傳感器的過程。在現場用張力儀標定裝置對標定架加以一組壓力校驗值，并使這些壓力校驗值以一定的規律(正向等距增加，方向等距減小)變化，看看張力儀是否與這些壓力值及其變化趨勢符合，如果符合，說明張力儀的零點、量程及線性均合格良好，不用修改張力儀的狀態，如果不符，重新對張力儀進行標定，以現場張力儀標定裝置顯示的張力儀為標準，對張力儀進行標定，使在線壓力傳感器的輸出與張力儀標定裝置的輸出一致，從而達到標定張力儀的目的。
標定條件:機組停機，導向輥上無帶鋼。
張力儀標定需要三個施工人員，兩人在現場操作壓力標定裝置，一人在電氣室配合點檢進行控制柜盤箱的操作以及標定數據的記錄。一個完整的標定過程如下:
(1)三方確認掛牌完畢后由施工人員將壓力標定裝置拿到施工現場，并拉好紅白繩(2)檢查張力儀兩側壓頭回裝沒有，若沒有回裝，將壓頭回裝。此種情況只有在更換張力輥的情況下存在。3)檢查張力輥兩端無異物后將壓力標定裝置按上圖所示安裝到標定架上，連好線后送電。(4)用液壓泵施以微壓，檢查液壓泵連接處是否漏油并確保標定裝置不用扶持而不松動(5)將儀表指示器解除鎖定，按LOCK雙鍵，然后按儀表指示器的相應ZERO鍵，使標定用傳感器清零.(6)用對講機通知現場人員加滿量程壓力，看是否與張力儀量程相符合，若不符合，重新進行設定。若符合則進行下一步。
(7)將標定裝置回零，上下行程分別做5點標定，現以30.0KN為例，首先按照0~5V 對應0~30.0KN的對應關系，做上行程標定(5點): 參照儀表指示器的示值以6.0、12.0、18.0、24.0及30.0KN的順序開始加壓，同時在電氣柜測量其輸出電壓并作好記錄，然后按照0~5V 對應0~30.0KN的對應關系，做下行程標定(5點)參照儀表指示器的示值以30.0、24.0、18.0、12.0及6.0KN的順序開始減壓，同時在電氣柜測量其輸出電壓并作好記錄，若儀表指示器的示值與傳感器的輸出記錄值不相符，或者壓力0~30.0KN與傳感器輸出0~5V不一對應。按照設定量程的方法對不符合的點進行重新設定，若設定后仍然不符合則用撬棒調節導向輥與張力傳感器的相對位置，然后再次標定，直到符合為止。
(8)按電氣柜的相應ZERO鍵，使已標定的在線傳感器清零，拆除標定裝置.
(9)確認輯面及張力儀兩側無異物，摘牌單試
